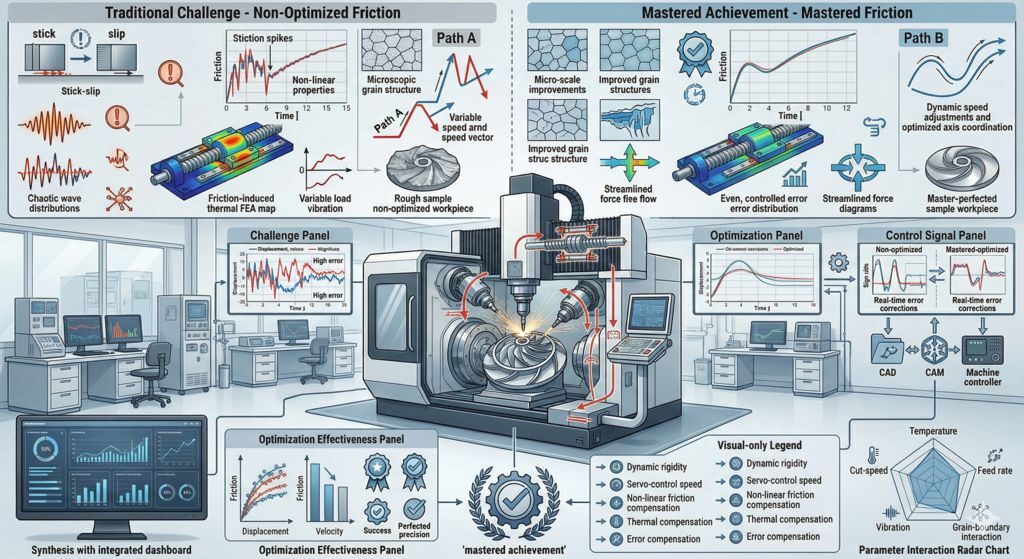

Imaginez la situation : vous usinez un alésage de palier de haute précision sur une fraiseuse CNC haut de gamme. Votre logiciel de FAO a généré une trajectoire d'outil circulaire impeccable, votre outil de coupe est parfaitement affûté et la machine tourne comme une horloge. Vous retirez la pièce finie, la nettoyez et passez votre doigt à l'intérieur de l'alésage. Au lieu d'un cylindre parfaitement lisse, vous sentez quatre irrégularités microscopiques, parfaitement espacées aux positions 12 h, 3 h, 6 h et 9 h. Vous vérifiez le code : c'est un cercle parfait. Vous vérifiez l'outil : il tourne droit. Alors, qu'est-ce qui laisse ces quatre petites marques ? Bienvenue dans l'un des défis physiques les plus tenaces de la fabrication de précision : la protrusion de quadrant (souvent appelée défaut de quadrant ou pointe d'inversion), causée par la réalité chaotique du frottement non linéaire dans les systèmes d'avance de la machine.
Anatomie d'un cercle et le piège de la « vitesse nulle » Pour comprendre l'origine de ces irrégularités, il faut examiner comment une machine CNC trace un cercle. Une fraiseuse standard ne possède pas d'axe dédié à la création de cercles. Elle crée une courbe en coordonnant simultanément le mouvement de deux axes linéaires : l'axe X et l'axe Y. Lorsque la fraise parcourt une trajectoire circulaire, la vitesse des axes change constamment. Au sommet du cercle (à 12 h), l'axe X atteint sa vitesse maximale, tandis que l'axe Y doit s'arrêter complètement avant d'inverser immédiatement sa direction pour redescendre. À 3 h, l'axe Y atteint sa vitesse maximale et l'axe X doit s'arrêter et inverser son mouvement. Ces points d'inversion, où un axe passe d'un quadrant du système de coordonnées à l'autre et atteint momentanément une vitesse nulle, constituent les zones critiques. Et l'ennemi invisible qui guette précisément à ces endroits, c'est le frottement. Le véritable ennemi : le phénomène de stick-slip et l'adhérence statique Si vous avez déjà essayé de pousser un carton lourd et chargé sur un sol en béton, vous comprenez intuitivement la physique du bug de quadrant. Au début, lorsque vous appuyez sur le carton, il refuse de bouger. Vous devez pousser de plus en plus fort jusqu'à ce qu'il se libère et glisse vers l'avant. Une fois le carton en mouvement, il faut beaucoup moins d'effort pour le faire glisser. Cela s'explique par le fait que le frottement n'est pas une force constante. Il varie en fonction du mouvement : Frottement statique (adhérence statique) : la force d'adhérence importante entre deux surfaces lorsqu'elles sont complètement immobiles. Frottement dynamique : la résistance beaucoup plus faible et plus douce que l'on ressent lorsque les surfaces glissent l'une contre l'autre. À l'intérieur de votre machine CNC, une table massive en fonte se déplace sur des glissières linéaires, entraînées par une vis à billes en acier. Lorsque l'axe Y s'arrête complètement à la position 12 heures, il entre dans le domaine du frottement statique. Les glissières et la vis à billes agrippent la table. Lorsque le servomoteur tente d'inverser son sens de rotation, la table ne se déplace pas instantanément. Le moteur doit générer un couple important pour vaincre le frottement statique. Lorsque ce frottement disparaît, la table se projette violemment vers l'avant. Ce « saut » microscopique enfonce légèrement trop l'outil de coupe dans le métal, laissant une petite bosse très visible sur la pièce. Jeu mécanique vs. Frottement : Comment faire la différence ? De nombreux machinistes confondent les marques de quadrant avec du « jeu mécanique » et tentent de le corriger en saisissant simplement une valeur de compensation de jeu mécanique dans la commande numérique. Cette méthode résout rarement le problème et peut même l'aggraver. Voici pourquoi il s'agit de deux phénomènes différents : Problème ; Cause première ; Résultat physique ; Solution standard Jeu mécanique : Usure physique ou jeu entre le filetage de la vis à billes et l'écrou à billes. Apparition d'un méplat ou d'un délai lors de l'inversion du sens de rotation de l'axe. Compensation de jeu statique (le logiciel ajoute de la distance au déplacement). Frottement non linéaire : La transition brutale entre le frottement statique et le frottement dynamique à vitesse nulle. Une protubérance ou un point dur se forme dans la zone de coupe circulaire. Compensation du frottement dynamique (injection d'un pic de couple précis). Même avec une vis à billes neuve, parfaitement préchargée et sans jeu, un important point dur apparaît dans la zone de coupe en raison du frottement intermittent (« stick-slip ») des composants en fonte. La solution logicielle : la compensation du frottement non linéaire Le phénomène de frottement intermittent étant une réalité physique liée au frottement de machines lourdes, il est impossible de l'éliminer complètement mécaniquement. C'est pourquoi les fabricants de machines CNC modernes utilisent le logiciel pour contourner ce problème. Cette technologie avancée est généralement connue sous le nom de compensation du frottement non linéaire (ou compensation d'erreur de quadrant). Voici comment les contrôleurs de machines modernes maîtrisent le frottement statique : 1. Prédiction de l'arrêt La fonction d'anticipation du contrôleur CNC analyse la trajectoire de l'outil et détermine précisément le moment et l'endroit où un axe atteindra la vitesse nulle. Elle réagit instantanément à l'erreur. Il l'anticipe. 2. Injection de couple Une fraction de milliseconde avant que l'axe ne tente d'inverser sa direction, le contrôleur ordonne à l'amplificateur du servomoteur d'envoyer une micro-impulsion de courant électrique massive et précisément calculée au servomoteur. 3. Levée de la friction statique Cette poussée de couple instantanée agit comme un puissant coup de marteau. Elle brise violemment l'adhérence de la friction statique au moment précis où l'axe tente de se déplacer. Le moteur disposant déjà de la puissance supplémentaire nécessaire pour vaincre la friction statique, l'axe ne « saute » pas et ne se bloque pas. La transition de l'arrêt à l'inversion se fait en douceur, avec une fluidité remarquable. 4. Fin du mouvement Dès que l'axe se remet en mouvement, le contrôleur réduit instantanément le couple à son niveau normal afin de compenser la friction dynamique beaucoup plus faible, empêchant ainsi la machine de dépasser la cible. Conclusion Le dépassement du quadrant nous rappelle brutalement que les machines CNC ne sont pas de simples ordinateurs numériques parfaits.
