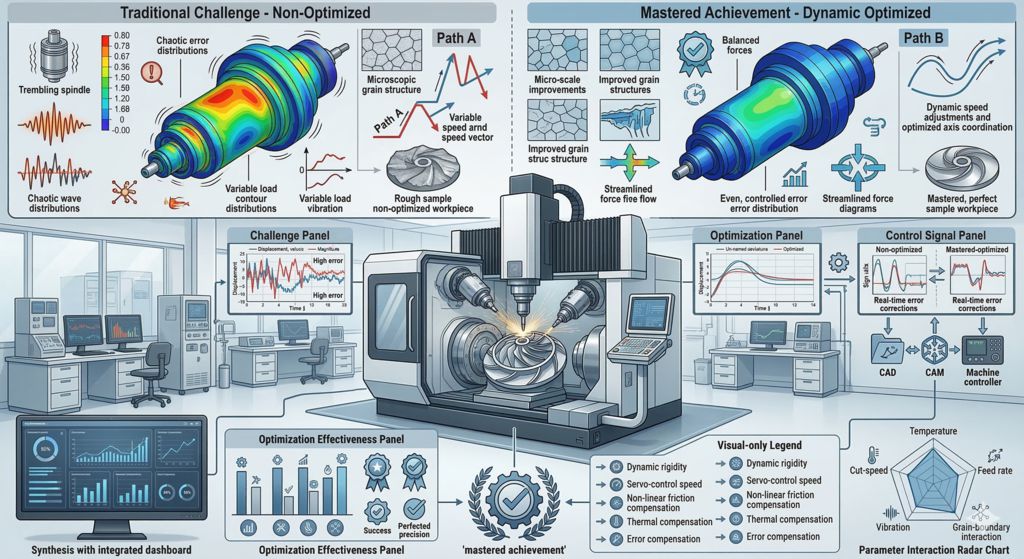

Pénétrez dans n'importe quelle usine de fabrication moderne et vous entendrez un son distinctif : le sifflement aigu, semblable à celui d'un réacteur, des machines de coupe à grande vitesse (HSC). Avec des broches tournant à 20 000, 30 000, voire 40 000 tr/min, les machines HSC permettent aux ateliers d'usiner l'aluminium en quelques secondes et de découper les aciers à outils trempés avec une efficacité incroyable. Mais parfois, ce sifflement régulier se transforme en un hurlement terrifiant et strident. La machine vibre, l'outil de coupe se brise et la surface de votre précieuse pièce aérospatiale ressemble à une chips ondulée. C'est le revers de la médaille de l'usinage à grande vitesse. Vous venez de subir les vibrations induites par le processus (communément appelées broutage), et si vous ne les supprimez pas, elles détruiront votre broche. Examinons la physique des harmoniques violentes générées par la coupe à grande vitesse et, plus important encore, comment les technologies modernes suppriment ces vibrations forcées pour préserver la broche.
Anatomie du Cri : Qu'est-ce que la vibration induite par le processus ? Lorsqu'un outil de coupe usine du métal, l'opération n'est pas uniforme. À chaque impact d'une goujure de fraise sur la matière, un micro-impact se produit. Ces impacts se répètent des milliers de fois par seconde, générant des forces de coupe considérables qui s'exercent sur l'outil. Comme l'outil et la broche de la machine sont constitués de matière, ils ne sont pas parfaitement rigides. Sous l'effet de la force de coupe, l'outil se déforme légèrement. Lorsque la goujure sort de la coupe, l'outil reprend sa forme initiale. Ceci crée une vibration naturelle. Dans des conditions normales, cette vibration est infime et inoffensive. Cependant, la vibration induite par le processus devient dangereuse lorsqu'elle se régénère. Imaginez pousser un enfant sur une balançoire. Si vous le poussez au bon moment de sa trajectoire naturelle, il monte de plus en plus haut. Le même phénomène se produit dans une machine CNC : La première goujure, du fait d'une légère déformation, crée une ondulation microscopique dans le métal. La seconde goujure arrive ensuite. Si la vitesse de rotation et la fréquence naturelle de l'outil sont parfaitement alignées, la deuxième dent de coupe atteindra le point d'impact de l'onde laissée par la première. Ceci provoque une déviation plus importante, générant une onde plus profonde pour la troisième dent de coupe. En quelques millisecondes, la vibration s'amplifie de façon exponentielle. L'outil se met à rebondir violemment sur la pièce au lieu de la couper. La victime : Pourquoi les vibrations forcées détruisent les broches Si la casse d'une fraise est agaçante, la véritable victime des vibrations induites par le processus est la broche de la machine. La broche est le cœur d'une machine CNC ; elle repose sur des roulements en céramique ultra-précis pour tourner à des vitesses extrêmement élevées sans faux-rond. En cas de fortes vibrations régénératives, celles-ci se propagent directement dans le porte-outil et jusqu'à l'arbre de broche. Ceci crée des vibrations forcées. Les roulements de broche sont alors soumis à une force latérale considérable, les faisant osciller à des fréquences incroyablement élevées. Avec le temps, cela provoque : Fusion Brinell : Déformations microscopiques des bagues de roulement. Surchauffe : Augmentation du frottement dû à la lutte des roulements contre le mouvement chaotique. Panne catastrophique : Cartouche de broche endommagée, dont le remplacement coûte des dizaines de milliers de dollars et immobilise la machine pendant des semaines. Dompter la bête : Stratégies de suppression des vibrations forcées de la broche Pour utiliser la coupe à grande vitesse en toute sécurité, les fabricants doivent rompre le cycle de résonance. Voici les principales stratégies utilisées par les ingénieurs pour supprimer les vibrations forcées et protéger la broche. 1. Outillage à géométrie variable (Briser le rythme) Le moyen le plus simple et le plus efficace d’arrêter le broutage régénératif est d’empêcher la poussée rythmique du mouvement de rotation. Les fabricants d’outils y parviennent en modifiant la géométrie de la fraise elle-même. Pas variable : L’espacement des goujures n’est pas régulier (par exemple, sur un outil à 4 goujons, l’écartement peut être de 88, 92, 89 et 91 degrés au lieu de 90 degrés). Hélice variable : L’angle de torsion des goujures varie sur toute la longueur de l’outil. Comme les goujures frappent la matière à intervalles irréguliers, elles ne suivent jamais les « ondulations » laissées par la goujure précédente de façon rythmique. Les vibrations sont constamment interrompues avant qu’elles n’atteignent une amplitude suffisante pour endommager la broche. 2. Variation de la vitesse de broche (SSV) Si vous ne pouvez pas changer d’outil, vous pouvez modifier le comportement de la machine. La variation de la vitesse de broche (SSV) est une fonction logicielle intégrée à la commande numérique. Au lieu de bloquer la broche à 15 000 tr/min, la SSV la fait osciller en continu. La vitesse de rotation peut monter progressivement jusqu'à 15 500 tr/min, puis redescendre à 14 500 tr/min, avant de remonter à nouveau toutes les quelques secondes. En modifiant constamment la fréquence cible, la machine empêche les harmoniques de coupe de se bloquer dans une boucle de résonance destructive. 3. Trouver le point optimal (lobes de stabilité) Contrairement à ce que l'on pourrait penser, ralentir la machine n'est pas toujours la solution aux vibrations. En usinage à grande vitesse, il existe des points optimaux spécifiques où la fréquence d'impact de l'outil annule parfaitement les vibrations de la machine. Les ingénieurs déterminent la rigidité dynamique de la broche à l'aide de capteurs acoustiques et d'un marteau de contrôle. Ceci permet de créer un diagramme des lobes de stabilité : une représentation visuelle des zones de régime élevé où la broche est parfaitement stable. Souvent, augmenter la vitesse de la broche de 12 000 tr/min à un régime optimal de 16 000 tr/min suffit à faire instantanément disparaître le bruit incessant d'une machine bruyante. 4. Systèmes d'amortissement actif de la broche Pour atteindre le summum de l'usinage à grande vitesse, on entre dans le domaine de la suppression active des vibrations. Les broches « intelligentes » modernes intègrent des accéléromètres qui surveillent les vibrations en temps réel. Dès que les capteurs détectent les premières fréquences de vibrations forcées, la commande numérique active des actionneurs piézoélectriques placés autour des paliers de la broche. Ces actionneurs exercent instantanément une force opposée à celle de la vibration sur l'arbre de la broche, annulant ainsi les vibrations avant même que l'opérateur ne les perçoive.
