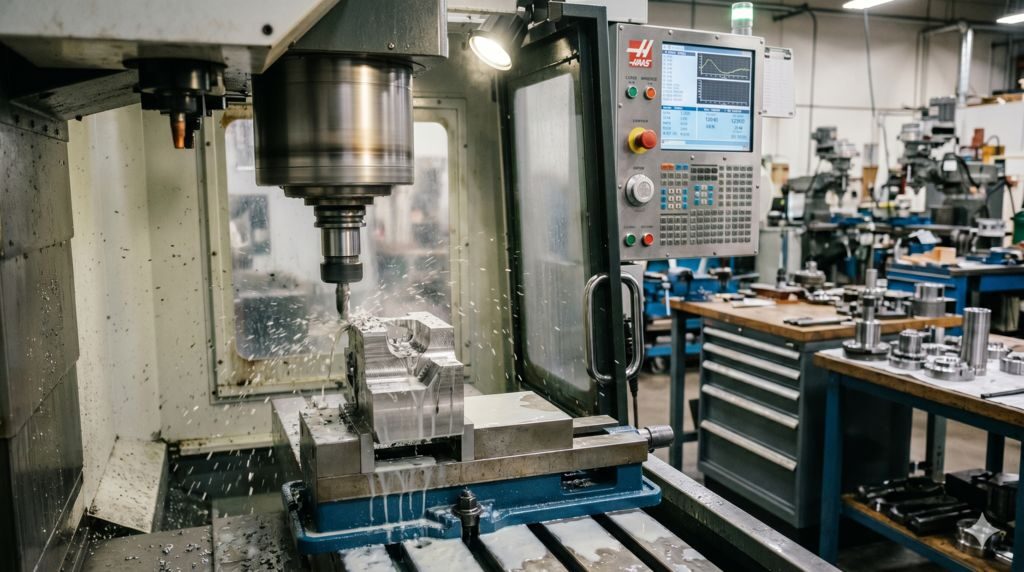

Von der Scherung bis zu den Grenzen: Die übersehenen physikalischen Wahrheiten in der Präzisionsbearbeitung

In der modernen Industrielandschaft wird Präzisionsbearbeitung oft als Domäne digitaler Perfektion wahrgenommen. Wir beobachten Hochgeschwindigkeits-CNC-Bearbeitungszentren und lasergestützte Messungen und nehmen an, dass „Präzision“ lediglich eine Frage programmierter Koordinaten ist. Doch unter dem sterilen Summen der Laborwerkstatt verbirgt sich eine dynamische, chaotische und faszinierende Welt der Physik. Um vom einfachen „Schneiden“ zu den wahren Grenzen der Fertigung vorzudringen, muss man sich mit den physikalischen Gesetzmäßigkeiten auseinandersetzen, die den Prozess lange vor der ersten Zeile Code bestimmten.
The Overlooked Physical Truths in Precision Machining
Die Illusion des „Schneidens“: Ein Kampf atomarer Bindungen Der Begriff „Schneiden“ ist in vielerlei Hinsicht eine sprachliche Vereinfachung, die eine brutale Realität verschleiert. In der Präzisionsbearbeitung schneiden wir Material nicht wie ein Messer durch weiches Wachs; wir induzieren gezielt kontrolliertes Strukturversagen. Auf mikroskopischer Ebene wirkt die Werkzeugspitze wie ein Keil, der enormen Druck auf das Werkstück ausübt und das Metall über seine Streckgrenze hinaus verformt. Dadurch entsteht eine lokale Zone plastischer Verformung, die sogenannte Scherebene. Die „Wahrheit“ ist, dass wir das Material auseinanderreißen. Wird der Scherwinkel nicht perfekt gesteuert, fällt das Material nicht einfach ab; es leistet Widerstand und bildet Aufbauschneiden (BUE), an denen die Werkstückatome unter starker Hitze und hohem Druck mit den Werkzeugatomen verschmelzen. Diese mikroskopische Verschweißung zerstört sofort die gewünschte Geometrie und Oberflächengüte eines hochpräzisen Bauteils. Das thermische Paradoxon: Präzision ist der Entropie unterworfen Präzision ist der Thermodynamik unterworfen. Bei der Hochgeschwindigkeitsbearbeitung werden fast 97 % der eingesetzten mechanischen Energie direkt in Wärme umgewandelt. Obwohl wir moderne Kühlmittel verwenden, um dies zu minimieren, bleibt der Kontaktpunkt physikalisch betrachtet eine thermische Grenze. Erwärmt sich ein Material, dehnt es sich aus – ein Phänomen, das als thermische Drift bekannt ist. Im Bereich der Mikrometergenauigkeit kann selbst die Wärme der Hand eines Technikers oder die Reibung eines Spindellagers ein Stahlbauteil um mehrere Mikrometer ausdehnen. Die Grenze liegt hier nicht in der Bewegungsfähigkeit der Maschine, sondern in der ständigen Bewegung der Umgebung. Bei der Präzisionsbearbeitung kommt es weniger auf die Schärfe des Werkzeugs als vielmehr auf die Aufrechterhaltung des thermischen Gleichgewichts an. Wird die Temperatur nicht stabilisiert, sind die Abmessungen nur eine Momentaufnahme und verändern sich mit der Abkühlung des Werkstücks. Das Vibrationsphänomen: Regeneratives Rattern Die wohl am schwersten fassbare physikalische Wahrheit in der Werkstatt ist die harmonische Resonanz. Jedes Werkzeug, jeder Halter und jedes Maschinengestell besitzt eine Eigenfrequenz. Wenn die Frequenz der Werkzeugschläge mit der Eigenfrequenz der Aufspannung übereinstimmt, tritt ein Phänomen namens Rattern auf. Dies ist nicht nur ein Lärmproblem. Rattern ist eine selbsterregende Schwingung, die unsichtbare „Wellen“ auf der Werkstückoberfläche erzeugt. Ironischerweise beeinflussen diese Wellen den nächsten Werkzeugdurchgang und führen so zu einer exponentiellen Verstärkung der Schwingung. Um die Präzisionsgrenze zu erreichen, müssen Ingenieure diese Stabilitätsbereiche optimal nutzen und Schnittgeschwindigkeiten und Vorschübe so wählen, dass die Maschine wie ein gestimmtes Instrument arbeitet. Dadurch wird sichergestellt, dass die Schwingungsphysik dem Ergebnis dient und nicht schadet. Elastizität: Das biegsame Metall Stahl und Titan werden oft als starre Körper betrachtet, doch im Bereich der Präzisionsbearbeitung verhält sich jedes Material wie eine steife Feder. Dies ist die Wahrheit über die Werkzeugdurchbiegung. Wenn ein Werkzeug gegen ein Werkstück drückt, übt das Werkstück eine gleich große Gegenkraft aus (Newtons drittes Gesetz). Selbst ein Vollhartmetall-Schaftfräser – eines der steifsten verfügbaren Materialien – gibt unter Last um einige Mikrometer nach. Ignoriert ein Programmierer diese Elastizität, wird das Werkstück immer außerhalb der Spezifikation liegen, nicht weil die Maschine ihr Ziel verfehlt hat, sondern weil sich das Material während des Schnitts vom Werkzeug zurückgezogen hat. Die Kompensation dieses Rückfederns oder Abstoßens unterscheidet einen durchschnittlichen Techniker von einem Präzisionsmeister. Tribologie und die Chemie des Schnitts Schließlich müssen wir die Chemie der Grenzfläche betrachten. Die Wechselwirkung zwischen der Werkzeugbeschichtung (z. B. AlTiN oder Diamant) und dem Werkstück ist Gegenstand der Tribologie. Im Präzisionsbereich ist das Schmiermittel nicht nur „Fett“, sondern eine chemische Barriere, die die atomare Diffusion verhindert. Ohne diese unsichtbare Schicht könnte sich der Kohlenstoff in einem Diamantwerkzeug bei hohen Temperaturen in einem eisenhaltigen Werkstück auflösen, wodurch das Werkzeug buchstäblich in das zu formende Werkstück verdampfen würde. Moderne Beschichtungen sind darauf ausgelegt, diese chemischen Gegebenheiten zu steuern und eine mikroskopische Umgebung zu schaffen, in der Physik und Chemie zusammenwirken, um eine optimale Schneidleistung zu gewährleisten. Fazit: Den Werkstoff respektieren Der Weg vom „Schneiden“ zur „Grenze“ ist ein Übergang vom Programmierer zum Physiker. Er erfordert die Erkenntnis, dass wir uns in einer Welt von Reibung, Hitze, atomaren Bindungen und kinetischer Energie bewegen. Die grundlegende Wahrheit der Präzisionsbearbeitung ist, dass die Maschine nie die vollständige Kontrolle hat. Das Material – mit seiner Kornstruktur, seinen Wärmeausdehnungskoeffizienten und seiner eigenwilligen Elastizität – gibt immer den Ausschlag. Nur wenn wir diese physikalischen Realitäten verstehen und respektieren, können wir hoffen, die Grenzen des menschlich Machbaren im Bauwesen zu erweitern. Besuchen Sie außerdem die Seiten „CNC-Drehteile“, „Stanzteile“, „Technische Daten“ und „Qualitätsprüfung“, um mehr über uns zu erfahren. Bei Fragen wenden Sie sich bitte per E-Mail an Harry Yen (hyen@unisontek.com.tw). Besuchen Sie auch unseren YouTube-Kanal (Link) und unsere Unternehmensvorstellung (Link).

Die seit einem Jahrhundert bewährte Wahl für Effizienz, Werkzeugstandzeit und Oberflächenqualität

In der Welt der Präzisionsbearbeitung gibt es kaum eine grundlegendere Debatte als die zwischen Gleichlauf- und Gegenlauffräsen. Jeder Zerspanungsmechaniker steht vor dieser Entscheidung, sobald ein Werkzeug das Werkstück berührt. Moderne CNC-Technologie hat zwar ein Verfahren für die meisten Anwendungen zum klaren Favoriten gemacht, doch das Verständnis der zugrundeliegenden physikalischen Prinzipien beider Verfahren ist unerlässlich, um das Ziel der Fertigung zu erreichen: maximale Effizienz, lange Werkzeugstandzeiten und eine makellose Oberflächengüte.
The Century-Old Choice for Efficiency, Tool Life, and Surface Quality
Der grundlegende Unterschied: Werkzeugrotation vs. Vorschubrichtung Um den Konflikt zu verstehen, müssen wir das Verhältnis zwischen der Rotation des Fräsers und der Vorschubrichtung des Tisches betrachten. Gleichlauffräsen: Bei diesem Verfahren rotiert der Fräser mit dem Vorschub. Man kann sich das wie ein Rad vorstellen, das über das Material „klettert“. Der Zahn greift bei maximaler Dicke in das Werkstück ein und tritt bei null Dicke wieder aus. Gegenlauffräsen: Hier rotiert der Fräser entgegen dem Vorschub. Der Zahn beginnt bei null Dicke und beschleunigt bis zum Austrittspunkt auf seine maximale Dicke. Es handelt sich um eine „Schaufelbewegung“, die der Bewegung des Werkstücks entgegenwirkt. Effizienz und Spanbildung: Die „Dünn-zu-Dick“-Falle Eine der am häufigsten übersehenen physikalischen Tatsachen ist die Spanbildung. Beim Gegenlauffräsen reibt das Werkzeug an der Oberfläche, bevor es tatsächlich mit dem Schneiden beginnt. Diese „Reibzone“ erzeugt immense Reibung und Kaltverfestigung. Da der Span bei null Dicke beginnt, erhitzt sich die Werkzeugspitze stark, bevor sie in das Material eindringen kann. Dies ist ineffizient; Energie wird für die Wärmeerzeugung anstatt für den Materialabtrag aufgewendet. Im Gegensatz dazu beginnt das Gleichlauffräsen bei maximaler Spandicke. Das Werkzeug greift sofort in das Material und leitet die Schnittwärme in den Span selbst, anstatt in das Werkzeug oder das Werkstück. Dies führt zu einer deutlich effizienteren Energieabfuhr und ermöglicht höhere Vorschubgeschwindigkeiten. Werkzeugstandzeit: Ein Kampf zwischen Reibung und Aufprall Wenn Sie die Lebensdauer Ihrer teuren Hartmetall-Schaftfräser verlängern möchten, ist das Gleichlauffräsen physikalisch eindeutig die bessere Wahl. Durch den Eingriff am dicksten Punkt des Materials vermeidet das Werkzeug die abrasive Reibungsphase, die beim konventionellen Fräsen auftritt. Reibung ist der Hauptgrund für die Abnutzung der Werkzeugschneide und führt zu schnellem Abstumpfen und Aufbauschneiden. Allerdings gibt es einen Haken: Da das Gleichlauffräsen mit einem starken Aufprall beginnt, erfordert es eine starre Aufspannung. Bei älteren, manuellen Maschinen mit hohem Spiel in den Gewindespindeln kann das Gleichlauffräsen das Werkstück in den Fräser ziehen und so Werkzeugbruch oder gar Werkzeugausfall verursachen. Dank moderner, vorgespannter Kugelgewindetriebe und stabiler CNC-Rahmen ist dieses Risiko weitgehend minimiert, wodurch das Gleichlauffräsen zum Industriestandard für lange Werkzeugstandzeiten geworden ist. Oberflächenqualität: Das Streben nach Hochglanz Die Oberflächengüte ist oft der entscheidende Faktor für die Wahl des Fräsverfahrens. Konventionelles Fräsen hebt das Werkstück an, und da die Späne vor den Fräser geschleudert werden, werden sie häufig nachgeschnitten. Dies führt zu einer raueren, unebenen Oberfläche und kann diese beschädigen. Das Gleichlauffräsen übt eine nach unten gerichtete Kraft aus und drückt das Werkstück effektiv in die Vorrichtung. Dies erhöht die Stabilität und reduziert Vibrationen. Da die Späne hinter dem Fräser abgeführt werden, bleibt die bearbeitete Oberfläche sauber und frei von Spänen. Das Ergebnis ist eine deutlich glattere, professionellere Oberfläche, die oft weniger Nachbearbeitung erfordert. Wann man von den Regeln abweichen sollte: Argumente für das Gegenlauffräsen Trotz der Vorteile des Gleichlauffräsens bleibt das Gegenlauffräsen in bestimmten Anwendungsfällen ein unverzichtbares Werkzeug. Gussteile und Zunder: Bei der Bearbeitung von Rohgussteilen mit einer harten, abrasiven Außenschicht oder Zunderschicht führt das Gegenlauffräsen sofort zum Werkzeugverschleiß, da die Schneide zuerst auf die harte Oberfläche trifft. Das Gegenlauffräsen ermöglicht es, das Werkzeug unterhalb des Zunders im weicheren Material anzusetzen und den Zunder von innen nach außen abzulösen. Dünnwandige Teile: Manchmal kann der nach unten gerichtete Druck beim Gegenlauffräsen zu Verformungen oder Vibrationen dünnwandiger Teile führen. In diesen speziellen Fällen kann die nach oben gerichtete „Hebekraft“ des Gegenlauffräsens eine gleichmäßigere Spannungsverteilung gewährleisten. Fazit: Die richtige Wahl treffen Für den modernen Zerspanungsmechaniker, der höchste Leistung anstrebt, ist das Gegenlauffräsen die Standardstrategie. Es bietet geringere Wärmeentwicklung, bessere Oberflächengüten und eine längere Werkzeugstandzeit. Die wahre Meisterschaft in diesem Handwerk liegt jedoch darin, zu erkennen, wann die physikalischen Eigenschaften des Materials – wie Oberflächenbeschaffenheit oder extreme mangelnde Steifigkeit – eine Rückkehr zu konventionellen Bearbeitungsmethoden erfordern. Durch das Ausbalancieren dieser beiden Methoden erreichen Sie mehr als nur die reine Materialabtragung und gelangen in den Bereich der optimierten Präzisionsbearbeitung. Weitere Informationen über uns finden Sie unter CNC-Drehteile, Stanzteile, Technische Daten und Qualitätsprüfung. Bei Fragen wenden Sie sich bitte per E-Mail an Harry Yen (hyen@unisontek.com.tw). Besuchen Sie auch unseren YouTube-Kanal (Link) und unsere Unternehmensvorstellung (Link).

Warum der Werkzeugmittelpunkt-Höhenversatz der stille Killer beim Präzisionsdrehen ist

Im Streben nach submikrometergenauer Präzision konzentrieren sich Zerspanungsmechaniker oft auf Spindelrundlauf, Wärmeausdehnung und hochwertige Werkzeugbeschichtungen. Doch einer der wichtigsten Faktoren beim Drehen wird häufig übersehen, da er mit bloßem Auge nicht sichtbar ist: die Werkzeugspitzenhöhe. Wenn die Schneide eines Drehwerkzeugs nicht exakt mit der horizontalen Mittellinie des Werkstücks fluchtet, entsteht eine Reihe von Fehlern. Was wie ein vernachlässigbarer Versatz erscheint – nur minimal –, kann die Hauptursache für Ausschuss, gebrochene Wendeschneidplatten und unerklärliche Maßabweichungen sein.
Why Tool Center Height Offset is the Silent Killer in Precision Turning
Die Geometrie des Versatzes: Veränderung der effektiven Winkel Die Werkzeugspitzenhöhe beeinflusst die Geometrie des Werkzeugs relativ zum Werkstück grundlegend. Werkzeuge werden mit einem spezifischen Freiwinkel und Spanwinkel konstruiert, um die Spanbildung zu optimieren und Reibung zu minimieren. Befindet sich das Werkzeug oberhalb der Mitte, verringert sich der effektive Freiwinkel. Im Extremfall reibt die Werkzeugflanke am Werkstück, anstatt es zu schneiden. Dies führt zu enormer Reibung, lokaler Hitzeentwicklung und einer schlechten Oberflächengüte. Befindet sich das Werkzeug hingegen unterhalb der Mitte, wird der effektive Spanwinkel negativer. Das Werkzeug schneidet das Material nicht mehr glatt, sondern gräbt sich hinein. Dies erhöht die Schnittkräfte und kann dazu führen, dass das Werkzeug tiefer ins Material gezogen wird und sich katastrophal eingräbt. Der Albtraum der Maßabweichungen: Nippel- und Durchmesserfehler Eines der deutlichsten Anzeichen für einen Fehler in der Werkzeugspitzenhöhe tritt beim Plandrehen eines Werkstücks auf die Mitte auf. Wenn das Werkzeug nicht zentriert ist, hinterlässt es einen kleinen Vorsprung – oft als „Nippel“ oder „Zapfen“ bezeichnet – in der Mitte des Werkstücks. Abgesehen von ästhetischen Aspekten führt diese Abweichung zu erheblichen mathematischen Problemen bei der Durchmesserkontrolle. Beim Präzisionsdrehen geht die Maschine davon aus, dass sich das Werkzeug bei Y = 0 befindet. Befindet es sich tatsächlich bei Y + 0,1 mm, ist der tatsächliche Abstand von der Werkzeugspitze zur Rotationsachse größer als die programmierte Koordinate. Bei kleineren Durchmessern wird dieser Fehler nichtlinear. Je kleiner das Werkstück, desto signifikanter wird die Abweichung der Werkzeugmittelpunkthöhe im Verhältnis zum Gesamtdurchmesser. Daher kann eine Aufspannung bei einer 50-mm-Welle die Toleranz einhalten, bei einem 2-mm-Stift jedoch kläglich scheitern. Der stille Feind der Oberflächengüte: Vibrationen und Rattern Die Werkzeugmittelpunkthöhe trägt maßgeblich zum Rattern bei, den hochfrequenten Vibrationen, die „Tigerstreifen“ auf dem fertigen Werkstück hinterlassen. Wenn ein Werkzeug nicht zentriert ist, werden die Schnittkräfte nicht mehr über den stabilsten Teil des Werkzeughalters geleitet. Stattdessen entsteht ein Hebelarm, der das Werkzeug zum Abweichen oder „Abprallen“ bringt. Diese Instabilität wird oft fälschlicherweise als mangelnde Maschinensteifigkeit oder stumpfe Wendeschneidplatte interpretiert. Tatsächlich kämpft das Werkzeug lediglich gegen die physikalischen Gesetze der Rotation. Die exakte Zentrierung des Werkzeugs stabilisiert den Druck, sodass die Dämpfungseigenschaften der Maschine optimal wirken und eine spiegelglatte Oberfläche erzielt wird. Auswirkungen auf die Werkzeugstandzeit: Ungleichmäßiger Verschleiß und Mikroausbrüche Präzisionseinsätze sind so konstruiert, dass sie Wärme und Druck gleichmäßig über die Schneidkantenpräparation verteilen. Bei falscher Zentrierung verschiebt sich die Druckverteilung. Ein Werkzeug, das nicht zentriert ist, weist aufgrund der verstärkten Reibung einen schnellen Flankenverschleiß auf. Ein Werkzeug, das nicht zentriert ist, neigt aufgrund der erhöhten mechanischen Belastung und ungünstiger Spanwinkel zu Mikroausbrüchen an der Schneidkante. Durch die Vernachlässigung der Werkzeugspitzenhöhe erhöhen Betriebe unbewusst ihre Werkzeugkosten um 20 bis 30 %, da Wendeschneidplatten aufgrund „unerklärlicher“ Verschleißmuster vorzeitig gewechselt werden müssen. Diese Verschleißmuster ließen sich durch korrekte Ausrichtung vollständig vermeiden. Fazit: Die Werkzeugspitzenhöhe beachten In der Welt des Präzisionsdrehens ist „fast perfekt“ der Feind der Exzellenz. Die Werkzeugspitzenhöhe ist keine Nebensache; sie ist die Grundlage aller weiteren physikalischen Prozesse beim Drehen. Ob Sie eine traditionelle Ausgleichsscheibe, einen verstellbaren Werkzeughalter oder einen optischen Voreinstellmechanismus verwenden – die Zeit, die Sie investieren, um sicherzustellen, dass die Werkzeugspitze das Werkstück exakt auf 0,000 mm Höhe trifft, ist die wertvollste Minute, die ein Zerspanungsmechaniker investieren kann. Indem Sie diesen unsichtbaren Fehlerquellen beseitigen, sichern Sie sich die Stabilität, Genauigkeit und Langlebigkeit, die erforderlich sind, um die Bearbeitung bis an ihre Grenzen zu treiben. Besuchen Sie außerdem die Seiten „CNC-Drehteile“, „Stanzteile“, „Technische Daten“ und „Qualitätsprüfung“, um mehr über uns zu erfahren. Bei Fragen wenden Sie sich bitte per E-Mail an Harry Yen (hyen@unisontek.com.tw). Besuchen Sie auch unseren YouTube-Kanal (Link) und unsere Unternehmensvorstellung (Link).

Analyse der zerstörerischen Kraft der thermischen Spindelverformung bei der Präzisionsbearbeitung

In der Welt der High-End-Fertigung behandeln wir CNC-Maschinen oft wie unbesiegbare Giganten aus Stahl und Granit. Wir programmieren sie mit Befehlen im Submikrometerbereich und erwarten, dass sie dieselbe Bewegung stundenlang fehlerfrei wiederholen. Doch es gibt einen unsichtbaren, schleichenden Feind, der diese Stabilität bedroht: die thermische Verformung. So wie der menschliche Körper bei einem Hitzschlag langsamer wird und die Koordination verliert, erfährt auch eine Werkzeugmaschine beim Erwärmen physikalische Verformungen, die zu einem Phänomen führen, das als „thermische Drift“ bekannt ist. Für einen Präzisionsbetrieb ist das Ignorieren dieser Tatsache der schnellste Weg, wertvolle Werkstücke in teuren Schrott zu verwandeln.
Analyzing the Destructive Power of Spindle Thermal Displacement in Precision Machining
Die Physik des „Hitzschlags“: Warum Maschinen sich bewegen Der Kern des Problems liegt in der Thermodynamik: Materialien dehnen sich bei Erwärmung aus. Eine CNC-Maschine ist eine komplexe Konstruktion aus verschiedenen Materialien – Stahl, Gusseisen, Aluminium –, von denen jedes seinen eigenen Wärmeausdehnungskoeffizienten (CTE) besitzt. Da sich die Spindel mit Tausenden von Umdrehungen pro Minute dreht, erzeugt die Reibung in den Lagern immense, lokal begrenzte Hitze. Diese Wärme verbleibt nicht in den Lagern, sondern wandert. Sie steigt durch das Spindelgehäuse nach oben und dringt in die Maschinensäule ein. Da die Maschine selten ein perfekt symmetrischer Würfel ist, dehnt sie sich nicht gleichmäßig aus. Sie neigt sich, verdreht sich und verlängert sich. Eine Spindel kann sich (in Z-Richtung) um 50 bis 100 Mikrometer verlängern, wenn sie nur eine Stunde lang mit hoher Drehzahl läuft. In einer Welt, in der Toleranzen im einstelligen Mikrometerbereich gemessen werden, ist dieser „Hitzschlag“ katastrophal. Z-Achsen-Verformung: Der stille Präzisionskiller Die Z-Achse ist am häufigsten von thermischer Verformung betroffen. Durch die Erwärmung der Spindelwelle verlängert sie sich und bewegt das Schneidwerkzeug näher an das Werkstück heran, als vom Computer berechnet. Stellen Sie sich vor, Sie fräsen eine Tasche mit einer präzisen Tiefe. Sie stellen den Werkzeugversatz um 8:00 Uhr morgens ein, wenn die Werkstatt kühl und die Maschine „kalt“ ist. Um 10:00 Uhr, nach zwei Stunden kontinuierlichem Fräsen, hat sich die Spindel nach unten ausgedehnt. Die Maschine geht immer noch von der programmierten Tiefe aus, fräst aber in Wirklichkeit tiefer. Dies führt zu uneinheitlichen Bauteilabmessungen innerhalb einer Produktionscharge und stellt ein Problem für die Qualitätskontrolle dar: Teile, die morgens gefertigt wurden, bestehen die Prüfung, während Teile vom Nachmittag außerhalb der Spezifikation liegen. Geometrieverzerrung: Mehr als nur einfache Ausdehnung Bei thermischer Verformung geht es nicht nur um die Länge, sondern auch um die geometrische Integrität. Die meisten Werkzeugmaschinen sind C-Rahmen- oder Brückenkonstruktionen. Wenn eine Seite der Säule kühler bleibt als die Seite, die einem Fenster oder einer Wärmequelle zugewandt ist, verformt sich die Maschine. Diese Verformung führt zu Winkelabweichungen. Plötzlich ist eine Bohrung, die eigentlich senkrecht zur Basis stehen sollte, leicht geneigt. Die Spindelachse und die Tischachse sind nicht mehr rechtwinklig. Im Gegensatz zu einem einfachen Versatz, der sich durch eine einzige Koordinatenänderung korrigieren lässt, ist geometrische Verformung nichtlinear und ohne fortschrittliche Echtzeit-Sensorik extrem schwer zu kompensieren. Ursachen für interne und externe Überhitzung Was verursacht diese Überhitzung der Maschine? Es ist eine Kombination aus internen und externen Faktoren: Interne Faktoren: Spindellager: Die Hauptwärmequelle bei Hochgeschwindigkeitsbetrieb. Achsmotoren und Kugelgewindetriebe: Die ständige schnelle Bewegung erzeugt Reibung und elektrische Wärme. Hydrauliksysteme: Heißes Öl, das durch die Maschine zirkuliert, wirkt wie ein Heizsystem. Externe Faktoren: Umgebungstemperatur: In einer Werkstatt, in der die Temperatur nachts zwischen 18 °C und nachmittags zwischen 30 °C schwankt, kommt es zu starken Maschinenbewegungen. Kühlmitteltemperatur: Ist das Kühlmittel nicht ausreichend gekühlt, kann es Wärme an Werkstück und Maschinenbett abgeben und das Problem dadurch verschärfen. Schutz vor Überhitzung: Strategien für thermische Stabilität Wie verhindern führende Betriebe die Überhitzung ihrer Maschinen? Ein mehrstufiges Wärmemanagement ist erforderlich: Aufwärmzyklen: Präzisionsarbeiten sollten niemals an einer kalten Maschine durchgeführt werden. Ein 20-minütiges Aufwärmprogramm hilft der Maschine, ein thermisches Plateau zu erreichen, auf dem sich die Ausdehnung stabilisiert. Spindelkühlung: Hochwertige Maschinen verwenden aktive Kühlsysteme, die gekühltes Öl um die Spindellager zirkulieren lassen, um die Wärme abzuführen, bevor sie sich ausbreiten kann. Symmetrie im Design: Moderne Maschinenbauer verwenden thermisch symmetrische Konstruktionen. Dadurch wird eine Ausdehnung gleichmäßig verteilt und die Achsen bleiben erhalten. Echtzeitkompensation: Moderne CNC-Steuerungen nutzen um die Maschine herum angebrachte Temperatursensoren (Thermoelemente), um die zu erwartende Wärmeausdehnung zu berechnen und das Koordinatensystem in Echtzeit automatisch zu verschieben, um den Fehler zu kompensieren. Fazit: Präzisionsthermodynamik Bei der Präzisionsbearbeitung ist die Grenze nicht nur die Schnittgeschwindigkeit, sondern auch die effiziente Steuerung der entstehenden Energie. Eine Maschine ist ein lebendiges, physikalisches System, das auf seine Umgebung reagiert. Indem Sie die Anfälligkeit Ihrer Maschine für Überhitzung berücksichtigen, entwickeln Sie sich vom reaktiven Bediener zum proaktiven Ingenieur. Das Verständnis der thermischen Spindelausdehnung ermöglicht Ihnen die Entwicklung stabiler Prozesse vom ersten bis zum letzten Werkstück. So stellen Sie sicher, dass in Ihrer Werkstatt nur die Qualität Ihrer Produkte „heiß“ ist. Besuchen Sie außerdem die Seiten „CNC-Drehteile“, „Stanzteile“, „Technische Daten“ und „Qualitätsprüfung“, um mehr über uns zu erfahren. Bei Fragen wenden Sie sich bitte per E-Mail an Harry Yen (hyen@unisontek.com.tw). Besuchen Sie auch unseren YouTube-Kanal (Link) und unsere Unternehmensvorstellung (Link).

Warum Präzisionsanlagen eine konstante Temperatur von 20 °C aufrechterhalten müssen

In der anspruchsvollen Welt der Präzisionsfertigung gibt es einen unsichtbaren Faktor, der jede Messung und jeden Schnitt beeinflusst: die Temperatur. Selbst mit dem teuersten Schweizer Mikrometer oder einer deutschen Koordinatenmessmaschine (KMM) sind die Messdaten praktisch wertlos, wenn die Temperatur in der Produktionsstätte schwankt. Maschinenbediener scherzen oft über die „Morgen-Nachmittags-Lücke“: Ein um 8:00 Uhr morgens gemessenes Teil besteht die Prüfung mit Bravour, während dasselbe Teil um 15:00 Uhr aussortiert wird. Dies ist kein menschlicher Fehler oder ein defektes Messgerät, sondern die Wirkung der physikalischen Gesetze der Wärmeausdehnung.
Der internationale Standard: Warum genau 20 °C (68 °F)? Um sicherzustellen, dass ein Millimeter in Tokio exakt die gleiche Länge hat wie ein Millimeter in Berlin, etablierte die internationale Gemeinschaft 1951 die ISO 1. Dieser Standard legte 20 °C (68 °F) als universelle Referenztemperatur für alle Dimensionsmessungen fest. Diese Temperatur wurde nicht willkürlich gewählt. Sie steht für ein angenehmes Arbeitsumfeld für die Anwender und ist technisch und wirtschaftlich realisierbar. Vor allem aber bietet sie eine universelle Basis. Jede Konstruktionszeichnung für ein hochpräzises Bauteil in der Luft- und Raumfahrt oder Medizintechnik geht davon aus, dass die Maße bei exakt 20 °C gültig sind. Befinden sich Ihre Produktionshallen bei 25 °C, arbeiten Sie in einer verzerrten Realität, in der jedes Objekt über seine ursprüngliche Konstruktionsvorgabe hinaus „gewachsen“ ist. Der Wärmeausdehnungskoeffizient: Metalle sind ein dynamisches Material Wir neigen dazu, Stahl, Aluminium und Hartmetall als starre, unveränderliche Werkstoffe zu betrachten. Tatsächlich verhalten sie sich auf mikroskopischer Ebene wie Schwämme, die Wärme aufnehmen und sich ausdehnen. Dieses physikalische Verhalten wird durch den Wärmeausdehnungskoeffizienten (CTE) bestimmt. Beispielsweise dehnt sich ein gängiger Stahl pro Grad Celsius Temperaturänderung um etwa 11,5 Mikrometer pro Meter aus. 11,5 Mikrometer klingen zwar vernachlässigbar, doch betrachten wir eine 500 mm lange Welle. Steigt die Temperatur von einem kühlen Morgen mit 18 °C auf einen warmen Nachmittag mit 26 °C – eine Schwankung um 8 Grad –, dehnt sich diese Welle um fast 46 Mikrometer aus. In einer Welt, in der Toleranzen oft ±5 Mikrometer betragen, führt eine Abweichung von 8 Grad zu einem Fehler, der fast neunmal so groß ist wie die zulässige Grenze. Das Bauteil hat zwar nicht an Masse zugenommen, aber seine Geometrie ist weit außerhalb der Spezifikation. Das Messparadoxon: Das Werkzeug vs. das Werkstück Das Problem wird noch komplexer, wenn Messwerkzeug und Werkstück aus unterschiedlichen Materialien bestehen. Dies ist als das Problem der „differenziellen Ausdehnung“ bekannt. Verwendet man eine Edelstahllehre zur Messung eines Aluminiumteils, dehnen sich beide Materialien stark unterschiedlich aus und ziehen sich unterschiedlich stark zusammen. Aluminium ist fast doppelt so hitzeempfindlich wie Stahl. In einem nicht klimatisierten Raum tritt das Messparadoxon auf: Die Lehre und das Werkstück dehnen sich aus, jedoch nicht synchron. Dadurch ist es mathematisch unmöglich, den Fehler zuverlässig zu korrigieren. Durch die Aufrechterhaltung einer konstanten Temperatur von 20 °C werden diese Variablen eliminiert, sodass sowohl die Lehre als auch das Werkstück ihre kalibrierten Längen beibehalten. Über die Ausdehnung hinaus: Die Stabilität der Werkzeugmaschine Nicht nur die Werkstücke leiden, auch die Maschinen selbst sind den Temperaturschwankungen ausgesetzt. Die Brücke, die Spindel und die Kugelgewindetriebe einer CNC-Maschine unterliegen thermischen Bewegungen. Fällt die Klimaanlage einer Fabrik aus, beginnt sich die Geometrie der Maschine zu verziehen. Die X- und Y-Achse können ihre perfekte 90°-Rechtwinkligkeit verlieren, wenn sich der Rahmen ungleichmäßig ausdehnt. Die Spindel kann sich um einige Bogensekunden neigen, da eine Seite der Maschinensäule mehr Umgebungswärme aufnimmt als die andere. Wenn in einer Produktionsstätte eine Umgebungstemperatur von exakt 20 °C eingehalten wird, dient dies nicht nur den Prüfern, sondern gewährleistet auch die Stabilität und Vorhersagbarkeit der Maschine. Konstante Temperatur führt zu Wiederholgenauigkeit, dem Herzstück moderner Massenproduktion. Die versteckten Kosten mangelnder Klimatisierung Viele Werkstattbesitzer schrecken vor den Stromkosten zurück, die für die ganzjährige, konstante Temperatur von 20 °C in einer großen Produktionsstätte anfallen. Die „versteckten Kosten“ einer nicht klimatisierten Produktionsstätte sind jedoch weitaus höher: Ausschussquoten: Hohe Ausschussquoten während der Nachmittagsschicht oder bei saisonalen Wetterschwankungen. Konflikte bei der Qualitätskontrolle: Ständige Auseinandersetzungen zwischen Produktion und Qualitätslabor aufgrund unterschiedlicher Temperaturen. Maschinenstillstand: Ständige Nachkalibrierung und Justierung der Offsets, um die Temperatur im Tagesverlauf zu kompensieren. Eine Präzisionswerkstatt ohne Klimatisierung ist wie ein Profi-Läufer, der im Treibsand läuft. Man kann sich noch so sehr anstrengen, der Boden unter den Füßen ist ständig in Bewegung. Fazit: 20 °C als Wettbewerbsvorteil In der modernen Fertigungsindustrie ist Präzision das A und O. Eine konstante Temperatur von 20 °C ist kein Luxus, sondern eine grundlegende technische Notwendigkeit. Durch die Stabilisierung der Umgebung wird die größte Quelle unerklärlicher Fehler im Bearbeitungsprozess eliminiert. So wird sichergestellt, dass das morgens gemessene Teil auch nachmittags dasselbe ist – die Zuverlässigkeit und das Vertrauen, die anspruchsvolle Kunden fordern. In der Welt der Mikrometer ist Temperatur nicht nur eine Frage des Wetters – sie bestimmt die Geometrie. Besuchen Sie außerdem die Seiten „CNC-Drehteile“, „Stanzteile“, „Technische Daten“ und „Qualitätsprüfung“, um mehr über uns zu erfahren. Bei Fragen wenden Sie sich bitte per E-Mail an Harry Yen (hyen@unisontek.com.tw). Besuchen Sie auch unseren YouTube-Kanal (Link) und unsere Unternehmensvorstellung (Link).

Wenn der Schnitt kleiner als die Faserrichtung ist: Untersuchung des Größeneffekts bei der Mikrobearbeitung

In der Makrowelt der traditionellen Zerspanung behandeln wir Metalle als homogene, isotrope Werkstoffe – im Wesentlichen als gleichförmige Materieblöcke, die sich vorhersagbar nach den Gesetzen der klassischen Mechanik verhalten. Doch mit dem Vordringen der Fertigungsindustrie in den Mikro- und Nanobereich stoßen diese Annahmen an ihre Grenzen. Sobald die Dicke des unverformten Spans kleiner als die mittlere Korngröße des Materials wird, betreten wir den Bereich des Größeneffekts. In diesem Bereich ändert sich die Physik des Zerspanens grundlegend, und die Präzisionsbearbeitung wird zu einem komplexen Zusammenspiel von Metallurgie und atomaren Kräften.
Exploring the Size Effect in Micro-machining
Der Mythos der Homogenität: Korngrenzen sind entscheidend Beim konventionellen Fräsen oder Drehen greift ein Schneidwerkzeug gleichzeitig in Tausende von Kristallkörnern ein. Aufgrund der großen Schnitttiefe bestimmen die „durchschnittlichen“ Eigenschaften dieser Körner (ihre Orientierung, Größe und Grenzen) das Verhalten des Materials. Bei der Mikrobearbeitung sieht die Situation völlig anders aus. Bei einer Schnitttiefe von nur wenigen Mikrometern schneidet das Werkzeug möglicherweise durch ein einzelnes Korn oder kämpft darum, eine einzelne Korngrenze zu überwinden. Auf dieser Skala ist das Material nicht mehr homogen. Die spezifische Kristallorientierung des einzelnen Korns bestimmt die Schnittkraft. Trifft das Werkzeug auf eine harte Kristallfläche, steigt die Kraft sprunghaft an; trifft es auf eine weiche, sinkt sie. Dies führt zu unvorhersehbaren Vibrationen und Oberflächenrauheit, die bei makroskopischen Bearbeitungen nicht auftreten würden. Der Rundkanteneffekt: Wenn scharf nicht scharf genug ist Bei der Makrobearbeitung wird die Schneidkante oft als perfekt scharfe Linie betrachtet. Tatsächlich besitzt jedes Werkzeug einen Schneidkantenradius ($r_e$), unabhängig von seiner Feinheit. Bei der Mikrobearbeitung ist das Verhältnis zwischen Schnitttiefe ($h$) und Schneidkantenradius ($r_e$) entscheidend. Ist $h$ deutlich größer als $r_e$, „schneidet“ das Werkzeug das Material. Wird die Schnitttiefe jedoch kleiner als der Schneidkantenradius, schneidet das Werkzeug nicht mehr, sondern pflügt das Material. Anstatt als Span abgerissen zu werden, wird das Material unter der abgerundeten Schneide komprimiert und verformt. Dieser „Pflugeffekt“ erhöht die Reibung drastisch, erzeugt extreme Hitze und führt zu einem deutlichen Rückfedern des Materials nach dem Werkzeugdurchgang. Die Grenze der minimalen Spandicke (MCT) Eine der wichtigsten physikalischen Grundlagen der Mikrobearbeitung ist die minimale Spandicke. Man kann nicht einfach beliebig dünn schneiden. Es gibt eine kritische Schwelle: Liegt die programmierte Schnitttiefe unterhalb der maximalen Schnitttiefe (MCT), bildet sich kein Span. Das Material verformt sich elastisch oder plastisch und reibt am Werkzeug, bis genügend Druck aufgebaut ist, um schließlich abzubrechen und einen Span zu bilden. Dies führt zu einem sägezahnartigen Kraftmuster. Die Maschine spannt im Prinzip eine mikroskopische Feder und lässt sie dann wieder los – immer und immer wieder. Dieser Zyklus ist die Hauptursache für schnellen Werkzeugverschleiß und das beim Mikrofräsen häufig auftretende „Geisterrattern“. Erhöhte spezifische Schnittenergie Mit abnehmender Schnitttiefe tritt ein ungewöhnliches Phänomen auf: Die spezifische Schnittenergie – die Energie, die benötigt wird, um ein bestimmtes Volumen an Material abzutragen – steigt exponentiell an. Warum? Weil im Mikrobereich die Energie nicht nur zum Abscheren des Metalls verwendet wird; ein erheblicher Anteil wird durch Kaltverfestigung und Reibung an der Werkzeug-Werkstück-Kontaktfläche verbraucht. Darüber hinaus spielt mit abnehmender Schnitttiefe die Versetzungsdichte im Metall eine Rolle. Um einen Chip zu erzeugen, muss das Werkzeug die inneren atomaren Hindernisse (Versetzungen) des Kristallgitters überwinden. Ist die Bearbeitungszone so klein, dass sie weniger Versetzungen enthält, wird das Material sogar fester und benötigt mehr Kraft zum Verformen. Dies ist in der Materialwissenschaft als „kleiner ist stärker“-Phänomen bekannt. Oberflächenintegrität und Suboberflächenschäden Da die Mikrobearbeitung mit starkem „Pflügen“ und hoher spezifischer Energie verbunden ist, verbirgt die bearbeitete Oberfläche oft eine Schicht von Suboberflächenschäden. Der intensive Druck und die Hitze können eine „weiße Schicht“ oder eine Zone hoher Eigenspannungen direkt unter der Oberfläche erzeugen. Bei medizinischen Implantaten oder Mikroelektronik kann dieser unsichtbare Schaden zu vorzeitigem Materialermüdungsbruch oder Spannungsrisskorrosion führen. Um die Grenzen der Mikrobearbeitung auszuloten, ist nicht nur ein kleineres Werkzeug erforderlich, sondern auch ein tiefes Verständnis dafür, wie die thermischen und mechanischen Spannungen beherrscht werden, die beim Bearbeiten der atomaren Struktur des Materials entstehen. Fazit: Ein neues Gebiet der Physik Mikrobearbeitung ist nicht einfach nur „Bearbeitung im kleinen Maßstab“, sondern ein völlig eigener Bereich der Physik. Sobald die Schnitttiefe unter die Korngröße sinkt, gelten anstelle der üblichen Fertigungsregeln die Gesetze der Metallurgie. Die Beherrschung des Größeneffekts erfordert ein Umdenken. Ingenieure müssen aufhören, an „Materialabtrag“ zu denken und stattdessen die „Kontrolle der Verformung auf Kornebene“ in den Blick nehmen. Nur durch die Berücksichtigung dieser mikroskopischen physikalischen Gegebenheiten können wir die nächste Generation mikrofluidischer Bauteile, Sensoren für die Luft- und Raumfahrt sowie lebensrettender Medizintechnik erfolgreich fertigen. Weitere Informationen über uns finden Sie unter CNC-Drehteile, Stanzteile, Technische Daten und Qualitätsprüfung. Bei Fragen wenden Sie sich bitte per E-Mail an Harry Yen (hyen@unisontek.com.tw). Besuchen Sie auch unseren YouTube-Kanal (Link) und unsere Unternehmensvorstellung (Link).

Von gerissen zu makellos: Die Magie des hydrostatischen Drucks beim Feinschneiden

Take a close look at a standard stamped metal part—perhaps a cheap washer or a basic bracket. If you look at the cut edge, you will notice a distinct, ugly pattern. The top half of the edge might look smooth and shiny, but the bottom half looks like a microscopic cliff face: violently torn, rough, and jagged, usually finishing with a sharp burr at the bottom.

For everyday items, that jagged edge is perfectly fine. But what if you are manufacturing a critical safety latch for a car door, or a high-precision gear for a medical device? A torn, rough edge creates weak points, causes premature wear, and simply isn't acceptable.

Historically, manufacturers had to stamp the part and then spend time and money shaving, milling, or grinding that torn edge smooth. That is, until the manufacturing world perfected a process called Fineblanking.

Fineblanking achieves what seems impossible: punching through solid steel and leaving a flawless, 100% smooth, mirror-like edge straight out of the press. The secret to this magic trick isn't just a sharper tool; it is the mastery of a fascinating physical phenomenon called Hydrostatic Pressure.

The Magic of Hydrostatic Pressure in Fineblanking

The Anatomy of a Tear: Why Metal Breaks

To understand how fineblanking fixes the problem, we first have to understand why metal tears in the first place.

During conventional stamping, a punch presses down on a sheet of metal resting on a die. As the punch pushes deeper, the metal begins to shear and slide against itself, creating that smooth, shiny area known as the burnish zone.

However, metal has its limits. Eventually, the pushing force exceeds the metal's ability to stretch and slide. Microscopic cracks form at the corners of the punch and the die.

These cracks rapidly connect, and the remaining metal suddenly snaps and gives way. This violent snapping creates the fracture zone—the ugly, torn section of the cut.

Metal tears because it wants to escape the pressure, and cracking is the path of least resistance.

The Core Concept: What is Hydrostatic Pressure?

If tearing is caused by the metal giving up and cracking, how do we force it to keep sliding? We trap it. We put the metal under so much pressure from every conceivable direction that a crack physically cannot form.

This state is known as Hydrostatic Pressure.

Imagine holding a handful of wet sand. If you poke it with your finger, the sand simply crumbles and breaks apart. But what if you take that same wet sand, put it inside a strong rubber balloon, and submerge it at the bottom of the Mariana Trench? The intense, crushing pressure of the ocean pushes inward on the balloon from every single direction equally.

If you could magically poke the sand now, it wouldn't crumble. The surrounding pressure is holding every grain so tightly together that cracks cannot propagate. Instead of crumbling, the sand would behave almost like a thick, viscous liquid. It would flow.

This is exactly what we do to solid steel during fineblanking. We create an artificial "deep ocean" pressure zone right at the cutting edge.

The Mechanics: Creating the Squeeze

To achieve this state of hydrostatic pressure, a fineblanking press acts very differently from a standard stamping press. It utilizes a three-part clamping system designed to trap the metal completely:

1. The V-Ring (The Stinger)

Before the punch even touches the metal, a heavy guide plate clamps down on top of the sheet. But this isn't a flat plate. It features a sharp, continuous, V-shaped ridge (the stinger) that bites deeply into the metal just millimeters outside of the cutting line. This V-ring creates a physical barrier. It locks the metal in place, stopping it from flowing outward away from the punch.

2. The Counterpunch

In standard stamping, the metal falls freely into a hole below the die. In fineblanking, there is no free fall. A counterpunch pushes up from the bottom, pressing firmly against the underside of the metal.

3. Near-Zero Clearance

Finally, the gap between the cutting punch and the receiving die is incredibly tight—often less than half a percent of the material's thickness.

The Result: Cold Extrusion

Let's look at the physics in action. The V-ring is biting down, preventing outward movement. The counterpunch is pushing up from the bottom. The main punch begins to push down from the top.

The metal trapped exactly on the cutting line is now in a state of immense hydrostatic pressure. Because it is squeezed so fiercely from the top, bottom, and sides, its physical properties temporarily change. Its plasticity skyrockets. The metal "forgets" that it is a solid and begins to behave like a highly viscous fluid.

As the punch moves through the material, the metal cannot crack. The microscopic voids that would normally form into tears are instantly squeezed shut by the surrounding pressure.

With cracking eliminated, the metal is forced to smoothly shear and extrude along the side of the punch for its entire thickness.

When the part is finally pushed out, the edge is 100% burnished. It is perfectly smooth, dimensionally flawless, and completely free of tear marks.

The Bottom Line

Fineblanking is a beautiful example of how engineering can outsmart the stubborn nature of raw materials.

By understanding the micro-mechanics of how metal cracks, and deploying the immense power of hydrostatic pressure to change the rules of physics, manufacturers can produce incredibly complex, ready-to-use parts in a single stroke of a machine. It is less about "cutting" metal, and entirely about forcing it to flow.

In addition, please visit CNC Turning Parts, Stamping Parts, Technical Data and Quality Inspection to get more information about us, if you have any question, please e-mail to Harry Yen hyen@unisontek.com.tw

Please watch our company YouTube channel Link and introduction Link

Der verborgene Kampf um die Rückfederung beim Metallstanzen

Schauen Sie sich um. Von den eleganten Kurven Ihrer Autotürverkleidung über die scharfen Kanten Ihrer Smartphone-Hülle bis hin zum schlichten Gehäuse Ihrer Waschmaschine – unsere moderne Welt wird von Blech zusammengehalten. Für das ungeschulte Auge erscheint das Formen dieser Metallteile, bekannt als Stanzen oder Pressen, unglaublich einfach. Man legt ein flaches Blech auf eine Form, eine massive, tonnenschwere Presse schlägt zu, und voilà – man hat ein perfekt geformtes Teil. Es sieht aus wie ein riesiger industrieller Ausstecher. Doch jeder Fertigungsingenieur wird Ihnen eine andere Geschichte erzählen. Metall ist widerspenstig. Es hat ein Gedächtnis. Und wenn man versucht, es nach Belieben zu verformen, wehrt es sich. Dieser verborgene Kampf in der Fabrikhalle wird von einem faszinierenden physikalischen Phänomen bestimmt: der Rückfederung.
Springback-in-Metal-Stamping2
Was genau ist Rückfederung? Stellen Sie sich vor, Sie biegen ein Plastiklineal nur minimal. Sobald Sie es loslassen, schnellt es kerzengerade zurück. Nun stellen Sie sich vor, Sie biegen einen Drahtkleiderbügel vollständig in der Mitte durch. Er bleibt gebogen – aber bei genauerem Hinsehen erkennen Sie, dass er nicht mehr ganz so stark gebogen ist wie vorher. Er öffnet sich ein kleines Stück weit. Diese leichte Rückbiegung, diese minimale Öffnung des Winkels nach dem Wegfall der Krafteinwirkung, ist die Rückfederung. In der CNC-Fertigung und beim Stanzen von Metall bezeichnet die Rückfederung den Unterschied zwischen der Form des Metalls unter dem Druck der Presse und seiner endgültigen Form nach dem Anheben der Presse. Wenn ein Ingenieur ein Werkzeug konstruiert, um ein Stück Stahl exakt um 90 Grad zu biegen, und die Presse es genau um 90 Grad biegt, kann das Metall nach dem Entfernen des Werkzeugs auf 92 Grad zurückfedern. In einer Welt, in der Toleranzen in Bruchteilen eines Millimeters gemessen werden, ist ein Fehler von 2 Grad ein katastrophales Versagen. Teile passen nicht zusammen, Nähte weisen Spalten auf, und die gesamte Fertigungslinie könnte zum Stillstand kommen. Die Physik im Inneren der Biegung: Ein mikroskopisches Tauziehen Warum bleibt das Metall nicht einfach dort, wo man es hinbiegt? Um das zu verstehen, müssen wir das Metall während des Biegevorgangs von innen betrachten. Wenn eine Presse ein flaches Metallblech über eine scharfe Kante biegt, wirken gleichzeitig zwei völlig unterschiedliche, extreme Kräfte auf das Metall: Außen wird gedehnt: Die äußere Kurve der Biegung wird auseinandergezogen. Dies nennt man Zugkraft. Innen wird gestaucht: Die innere Kurve der Biegung wird zusammengedrückt. Dies nennt man Stauchung. Doch genau in der Mitte der Blechdicke befindet sich eine neutrale Zone. Dieser Kernbereich wird weder gedehnt noch gestaucht. Beim Absenken der Presse drücken die extremen Kräfte auf die äußeren und inneren Schichten das Metall über seine Elastizitätsgrenze hinaus. Das bedeutet, dass die äußeren Schichten dauerhaft verformt werden. Der innere Kern wurde jedoch nie so stark verformt, dass er seine ursprüngliche Form verloren hat. Sobald die schwere Presse das Metall abhebt, beginnt ein mikroskopisches Tauziehen. Die dauerhaft verformten äußeren Schichten wollen gebogen bleiben. Der innere, elastische Kern wirkt jedoch wie eine straff gespannte Feder und versucht, das gesamte Metallblech wieder in seine ursprüngliche Form zurückzuziehen. Der elastische Kern kann die zähen äußeren Schichten nicht vollständig zurückbiegen, aber er schafft es, sie ein wenig zurückzuziehen. Dieser resultierende Kompromiss ist die Rückfederung. Die Variablen: Warum die Rückfederung so schwer vorherzusagen ist Wenn Metall immer genau um 2 Grad zurückfedern würde, würden sich Ingenieure keine Sorgen machen. Sie würden einfach alle ihre Formen auf 88 Grad auslegen. Leider ist die Rückfederung eine chaotische Variable, die sich je nach verschiedenen Faktoren ändert: 1. Die Art des Materials Nicht alle Metalle sind gleich. Weiches Aluminium oder kohlenstoffarmer Stahl: Diese Werkstoffe sind sehr formbar. Sie geben der Presse leicht nach und weisen nur geringe Rückfederung auf. Hochfester Stahl (AHSS) und Titan: Diese Werkstoffe aus der Luft- und Raumfahrt sowie der modernen Automobilindustrie sind extrem fest und elastisch. Sie bieten einen starken Widerstand. Das Stanzen von hochfestem Stahl ist bekanntermaßen schwierig, da die Rückfederung enorm und unvorhersehbar sein kann. 2. Die Materialstärke Entgegen der Intuition weist dünneres Metall oft eine stärkere Rückfederung (bezogen auf die Winkeländerung) auf als dickeres. Bei einem dicken Stahlstück überwiegt die große Menge an dauerhaft verformtem Material an der Außenseite den elastischen Kern und fixiert die Biegung. 3. Der Biegeradius Wird Metall über eine sehr scharfe, enge Ecke gebogen, wird fast das gesamte Material dauerhaft verformt, wodurch die Rückfederung sehr gering ist. Wird Metall hingegen über einen großen, weiten Bogen gebogen, bleibt ein Großteil des Metalls elastisch, was zu einer starken Rückfederung führt. Wie Ingenieure dem entgegenwirken Da Metall sich hartnäckig verformt, haben Fertigungsingenieure clevere Strategien entwickelt, um das Material zu überlisten und perfekte Teile zu gewährleisten. Überbiegen: Dies ist der gängigste Trick. Wenn der Ingenieur weiß, dass eine bestimmte Stahlcharge um 3 Grad zurückfedert, konstruiert er die Form so, dass das Metall um 87 Grad gebogen wird. Beim Anheben des Werkzeugs entspannt sich das Metall perfekt in die gewünschte 90-Grad-Form. Prägen und Abkanten: Anstatt das Metall nur zu biegen, drückt die Presse mit so großer Kraft, dass sie das Metall an der Biegungsspitze regelrecht zerquetscht. Diese physikalische Zerkleinerung zerstört den elastischen Kern, löscht so die Formgedächtniswirkung des Metalls und verhindert die Rückfederung vollständig. Heißprägen: Eine Rückfederung ist unmöglich, wenn das Metall zu heiß ist, um sich wie eine Feder zu verhalten. Durch Erhitzen von hochfestem Stahl bis zum Glühen und anschließendes Prägen fließt das Metall wie Butter und erstarrt beim Abkühlen in der exakten Form der Form. Simulationssoftware: Bevor auch nur ein einziges Stück Stahl für die Herstellung einer Form zugeschnitten wird, nutzen Ingenieure unglaublich leistungsstarke Computerprogramme zur Simulation.

Wie man Metall stanzt, ohne Risse zu bekommen

Wer schon einmal ein frisch gestanztes Blech genauer betrachtet hat, dem ist sicher aufgefallen, dass die Schnittkante selten eine perfekt glatte, spiegelglatte Oberfläche aufweist. Stattdessen ähnelt sie meist einer mikroskopischen Felswand: oben glatt, unten jedoch stark zerrissen, gezackt und rau. Diese gezackten Bereiche werden als Bruchmarken (oder Risszonen) bezeichnet und sind in der Präzisionsfertigung äußerst problematisch. Sie erzeugen Schwachstellen, verursachen vorzeitigen Verschleiß an den Verbindungsteilen und sehen bei Oberflächen unschön aus. Wie also stanzt man ein Loch oder schneidet ein Teil so, dass eine makellose, 100% glatte Kante entsteht? Eine perfekte Schnittfläche ohne Bruchmarken zu erzielen, ist eine der größten Herausforderungen beim Metallstanzen. Dafür ist ein tiefes Verständnis der Vorgänge beim Zusammentreffen von Werkzeugstahl und Blech erforderlich.
How to Punch Metal Without Tear Marks
Die Anatomie einer Stanzkante Um Ausrisse zu beseitigen, müssen wir zunächst die vier verschiedenen Zonen verstehen, die beim Stanzen entstehen: Umknicken (Die Vertiefung): Beim ersten Eindringen des Stempels in das Metall biegt sich das Material nach unten, bevor der eigentliche Schnitt beginnt. Glättungszone (Der glatte Bereich): Der Stempel beginnt, das Material an der Matrize abzuscheren. Dieser Bereich wird durch die Reibung des Werkzeugs geglättet. Dies ist die „perfekte“ Kante, die wir optimieren möchten. Bruchzone (Die Ausrisse): Der Stempel schneidet nicht vollständig durch. Ab einer bestimmten Tiefe wird der Druck zu hoch, und das verbleibende Material bricht ab. Hier entstehen die unschönen Ausrisse. Grat: Der scharfe, mikroskopisch kleine Metallhaken, der an der Unterkante zurückbleibt, wo der Bruch entstanden ist. Unser Ziel ist einfach: Die Glättungszone maximieren und die Bruchzone eliminieren. Strategie 1: Optimale Stempel-Matrizen-Passung Der wichtigste Faktor für die Schnittkantenqualität ist die Passung – der mikroskopisch kleine Spalt zwischen der Außenseite des Schneidstempels und der Innenseite der Aufnahmematrize. Ist diese Passung nicht optimal, entstehen stets unschöne Ausrisse. Zu groß (Großer Ausriss): Ist die Passung zu groß, biegt sich das Metall vor dem Abscheren zu stark. Der Stempel erzeugt eine sehr kleine Glättungszone, und das Metall reißt über die restliche Dicke heftig. Es entsteht eine große Bruchzone und ein starker Grat. Zu klein (Sekundärer Ausriss): Man könnte intuitiv annehmen, dass eine kleinere Passung einen saubereren Schnitt bedeutet. Das ist jedoch ein Trugschluss. Ist die Passung zu klein, treffen sich die durch Stempel und Matrize entstehenden Risse nicht in der Mitte. Das Metall reißt, wird erneut geglättet und reißt ein zweites Mal. Dies führt zu einem doppelten Ausriss (sekundärer Ausriss) und zerstört Ihr Werkzeug in kürzester Zeit. Der optimale Spalt: Der perfekte Spalt sorgt dafür, dass der vom Stempel erzeugte Riss exakt auf den von der Matrize erzeugten Riss trifft. Dies minimiert Grate und erzeugt ein sauberes, vorhersehbares Verhältnis von glatter Glättung zu sauberem Bruch. Strategie 2: Werkzeugschärfe und Oberflächengüte Sie können keine makellose Schneide erwarten, wenn Ihre Werkzeuge stumpf oder abgenutzt sind. Rasiermesserscharfe Schneiden: Die Schneidkanten von Stempel und Matrize müssen fachmännisch geschliffen sein. Eine stumpfe Schneide erhöht die Rollbewegung und führt dazu, dass das Material früher im Hub reißt, wodurch sich die Bruchzone vergrößert. Polierte Werkzeuge: Die Glättungszone entsteht durch das Gleiten des Metalls an der Stempelseite. Sind die Stempelseiten rau, ist auch die Glättungszone rau. Hochglanzpolierte Werkzeuge mit Spezialbeschichtungen reduzieren die Reibung und tragen zu einer saubereren Schneide bei. Strategie 3: Die ultimative Lösung – Feinschneiden Wenn Sie die Spaltmaße optimieren und die Werkzeuge schärfen, aber immer noch keine Ausrisse akzeptieren können, haben Sie die Grenzen des konventionellen Stanzens erreicht. Um eine absolut glatte, rissfreie Kante zu erzielen, müssen Sie Ihren Prozess auf Feinschneiden umstellen. Feinschneiden ist eine spezielle Stanztechnologie, die entwickelt wurde, um die Bruchzone vollständig zu eliminieren. So funktioniert es: Der V-Ring-Stinger: Bevor der Stempel das Metall berührt, presst eine schwere Druckplatte das Blech fest. Diese Platte hat eine scharfe, V-förmige Kante (den Stinger), die sich direkt außerhalb der Schnittlinie in das Metall schneidet. Dadurch wird das Metall fixiert und ein Auslaufen verhindert. Gegendruck: Anders als beim herkömmlichen Stanzen, bei dem das Metall frei in ein Loch fällt, drückt beim Feinschneiden ein Gegenstempel von unten nach oben. Das Metall wird nun vollständig unter enormem Druck von oben und unten fixiert. Null Spiel: Beim Feinschneiden wird mit extrem geringem Spiel gearbeitet – nahezu null. Extrusion statt Reißen: Da das Metall unter solch extremem Druck fixiert ist, kann es nicht reißen oder brechen. Beim langsamen Absenken des Stempels wird das Metall eher extrudiert oder aus dem Blech herausgepresst als gebrochen. Das Ergebnis? Ein Werkstück mit einer vollständig glatten, glänzenden Polierzone von oben bis unten, ohne jegliche Risse. Strategie 4: Optimale Schmierung Beim Glätten von Metalloberflächen ist Reibung der größte Feind. Extreme Reibung erzeugt Hitze, und Hitze führt dazu, dass sich das Metall mikroskopisch mit dem Schneidwerkzeug verbindet (Fressverschleiß). Bricht dieses Metall ab, entstehen tiefe Risse und Kratzer an der Werkstückkante. Die Verwendung eines hochwertigen Hochdruck-Stanzschmierstoffs (EP-Schmierstoff) sorgt dafür, dass das Metall sauber über das Werkzeug gleitet, die glänzende Polierzone erhalten bleibt und vorzeitiger Werkzeugverschleiß verhindert wird. Kurzanleitung zur Fehlerbehebung Was Sie an der Kante sehen: Die wahrscheinliche Ursache: Die Lösung Massiver, rauer Riss, großer Grat: Das Spiel zwischen Stempel und Matrize ist zu groß. Verringern Sie das Spiel zwischen Stempel und Matrize. Doppelte Einrisse (sekundäre Scherung): Das Spiel ist zu gering. Vergrößern Sie das Spiel leicht. Tiefe, vertikale Kratzer in der Polierzone: Das Werkzeug ist abgenutzt oder rau. Polieren Sie den Stempel; verbessern Sie die Schmierung. 100 % glatte Kante erforderlich (kein Bruch): Konventionelle Stanzgrenzen. Wechseln Sie zur Feinstanztechnologie. Eine perfekte Schnittkante zu erzielen, erfordert ein optimales Zusammenspiel von Werkzeuggeometrie und Material.

Warum CNC-Maschinen dieses ohrenbetäubende Kreischen von sich geben

Wer schon einmal eine Produktionshalle betreten hat, weiß, dass es dort nicht ruhig zugeht. Doch inmitten des allgemeinen Motorenbrummens und des Klapperns der Späneförderer gibt es ein Geräusch, das jeden Maschinenbediener im Raum sofort zusammenzucken lässt: ein hoher, ohrenbetäubender, durchdringender Schrei. Für das ungeübte Ohr mag es einfach nur „lautes Schneiden“ klingen. Doch für einen Profi ist dieser Schrei das Geräusch physikalischer Kräfte, die sein Schneidwerkzeug zerstören und sein Werkstück ruinieren. Warum klingt Metallschneiden manchmal wie ein gesundes, kräftiges Brummen und ein anderes Mal wie eine Banshee, die durch ein Megafon schreit? Die Antwort liegt in der unsichtbaren, chaotischen Welt der harmonischen Resonanz und des Bearbeitungsgeräusches.
Why CNC Machines Make That Ear-Piercing Screech
Das Grundbrummen: Die Mechanik des Fräsvorgangs Um das Kreischen zu verstehen, müssen wir zunächst das normale Brummen verstehen. Wenn eine CNC-Fräsmaschine Metall bearbeitet, schneidet sie es nicht wie ein heißes Messer durch Butter. Sie reißt mit einem rotierenden Werkzeug, dem sogenannten Schaftfräser, mikroskopisch kleine Metallspäne ab. Wenn ein Werkzeug mit vier Schneiden, die sich mit 10.000 Umdrehungen pro Minute (U/min) drehen, auf das feste Metall trifft, trifft es jede Minute 40.000 Mal. Jeder einzelne Schlag erzeugt einen winzigen Stoß. Diese schnellen Stöße versetzen die Luft in Schwingung und erzeugen eine Schallwelle. Unter idealen Bedingungen vermischt sich diese schnelle Stoßfolge zu einem tiefen, gleichmäßigen und angenehmen Brummen. Es ist das Geräusch von Tausenden winziger Späne, die perfekt abgetragen werden. Doch was passiert, wenn diese normale Vibration außer Kontrolle gerät? Der wahre Feind: Harmonische Resonanz Alles im physikalischen Universum besitzt eine natürliche Resonanzfrequenz – eine bestimmte Tonhöhe, mit der es bevorzugt schwingt. Ihr Schneidwerkzeug, der Werkzeughalter, die Spindel und das Werkstück selbst haben jeweils ihre eigene Eigenfrequenz. Stellen Sie sich vor, Sie schieben ein Kind auf einer Schaukel an. Wenn Sie es wahllos anschieben, schaukelt es nicht sehr hoch. Schieben Sie es aber im exakt richtigen Moment an – im Einklang mit dem natürlichen Rhythmus der Schaukel –, schaukelt es mit minimalem Kraftaufwand immer höher. Genau das passiert bei einem fehlerhaften Bearbeitungsschnitt. Wenn die Frequenz, mit der die Schneiden des Werkzeugs auf das Metall treffen, exakt der natürlichen Resonanzfrequenz des Werkzeugs entspricht, verstärken sich die Schwingungen. Der erste Aufprall biegt das Werkzeug leicht nach hinten. Sobald das Werkzeug wieder nach vorne schnellt, trifft die nächste Schneide auf das Metall und verstärkt die Schwingung. Die Schwingung verstärkt sich selbst und wächst exponentiell innerhalb von Millisekunden. Der Teufelskreis: Regeneratives Rattern Wenn ein Werkzeug in Schwingung gerät, erzeugt es nicht nur ein unangenehmes Geräusch, sondern prallt physisch vom Material ab. Dieses Abprallen erzeugt ein Phänomen, das als regeneratives Rattern bekannt ist und für die ohrenbetäubendsten Schreie in der Werkstatt verantwortlich ist. So gerät der Kreislauf außer Kontrolle: Der erste Durchgang: Das vibrierende Werkzeug schneidet ein leicht welliges, mikroskopisches Muster in die Metalloberfläche anstatt einer geraden Linie. Der zweite Durchgang: Die nächste Schneide trifft auf die Wellen. Doch anstatt auf eine ebene Fläche zu treffen, trifft sie auf diese Wellen. Die Verstärkung: Durch das Auftreffen auf die Wellenberge prallt das Werkzeug noch stärker ab, gräbt tiefere Wellentäler und hinterlässt noch größere Wellen. Der Schrei: Innerhalb von Sekundenbruchteilen hämmert das Werkzeug mit voller Wucht auf das Werkstück ein. Die Luft wird durch das vibrierende Metall heftig verdrängt, was zu diesem qualvollen, hohen Kreischen führt. Die Folgen des Kreischens Rattern ist nicht nur lästig, sondern eine mechanische Katastrophe. Wenn eine Maschine anfängt zu kreischen, laufen mehrere Dinge gleichzeitig schief: Beschädigte Oberflächenbeschaffenheit: Die mikroskopisch kleinen Wellen werden zu deutlich sichtbaren Rattermarken. Die Oberfläche sieht aus wie ein geriffelter Kartoffelchip und wird die Qualitätskontrolle wahrscheinlich nicht bestehen. Zerbrochene Werkzeuge: Vollhartmetall-Schaftfräser sind extrem hart, aber auch spröde wie Glas. Das heftige Rattern kann ein brandneues, teures Werkzeug im Nu zerbrechen. Spindelschaden: Der schlimmste Fall. Die heftigen Vibrationen wandern über das Werkzeug in die Maschinenspindel und beschädigen die hochpräzisen Keramiklager. Mit der Zeit zerstört das Rattern die Spindel und führt zu enormen Reparaturkosten. Den ohrenbetäubenden Vibrationen entgegenwirken: Wie Zerspanungsmechaniker gegensteuern Da man die Gesetze der Physik nicht ändern kann, wie gelingt es Zerspanungsmechanikern, das ohrenbetäubende Vibrieren zu stoppen? Sie wenden clevere Strategien an, um den Rhythmus zu brechen und die Resonanz zu unterbrechen. 1. Längere Werkzeugaufnahme (Erhöhte Steifigkeit) Je weiter ein Werkzeug aus seiner Aufnahme herausragt, desto flexibler ist es und desto leichter lässt es sich in Schwingung versetzen. Stellen Sie sich vor, Sie halten ein langes Plastiklineal an die äußerste Kante eines Tisches und schnippen dagegen – es vibriert leicht. Zieht man es so weit zurück, dass nur noch ein kurzes Stück übersteht, ist es steif und lässt sich nur schwer schnippen. Zerspanungsmechaniker halten die Werkzeugaufnahme daher immer so kurz wie möglich. 2. Werkzeuge mit variabler Geometrie Dies ist ein genialer Ingenieurtrick. Anstatt die vier Schneiden eines Werkzeugs exakt im 90-Grad-Winkel zueinander anzuordnen, verteilen Werkzeugmacher sie ungleichmäßig (z. B. 88 Grad, 92 Grad, 89 Grad, 91 Grad). Da die Nuten in unregelmäßigen Abständen auf das Metall treffen, entsteht kein rhythmischer Klang. Das Werkzeug wirkt wie jemand, der die Schaukel im falschen Moment anstößt und so die Resonanz im Keim erstickt. 3. Den optimalen Punkt finden Manchmal liegt die Lösung nicht im Verlangsamen, sondern im Beschleunigen. Durch vorsichtiges Anpassen der Spindeldrehzahl um wenige Prozentpunkte kann der Maschinenbediener die Aufprallfrequenz vollständig aus dem natürlichen Resonanzbereich des Werkzeugs verlagern. Es ist wie beim Einstellen eines Radios: Plötzlich verschwindet das Rauschen, und man hört das gleichmäßige, sanfte Summen perfekter Bearbeitung.
